Umluftkühlleistung bis 700 W (Dauerleistung 500 W) Effektive und ökonomische Kühlleistung durch einen intelligenten Regelalgorithmus Automatischer Betrieb ohne Voreinstellungen Integrierter Kühlmitteltank mit Füllstandanzeige Automatische Flussüberwachung mit Warnfunktion
ü ü ü ü ü

Spindelkühlgerät KG-T 500

Sperrluftnachlaufsteuerung SNS3

Das Gerät ermöglicht es, die Sperrluft einer Spindel, auch im Not-Aus-Zustand eines Fertigungszentrums, für eine einstellbare Zeit nachlaufen zu lassen. Es wird hierfür über einen integrierten Akku am Laufen gehalten. Alle internen Funktionen wie Akku- und Drucküberwachung sowie Zeitsteuerung werden dabei durch einen Mikroprozessor gesteuert. Die SNS 3 lässt sich dabei enorm einfach in bestehende Systeme integrieren, da sie mit 24V DC arbeitet und über einen integrierten Druckminderer verfügt. Fehler (Minderdruck oder defekter Akku) werden über LED´s angezeigt und das Fehlerrelais zieht an, somit ist er Fehler auch für Ihre Maschine auswertbar.
Versorgung: 24V DC / 7W via 2pol Spezialverbinder Druckluft: 3-8 Bar via 6mm Steckanschluss Nachlaufzeit: 2-20 min (2-Minuten Schritte)
Übersicht
Homepage-Sicherheit
Sperrluftnachlaufsteuerung SNS3 Kühlgerät KG-T 500
Kühlgerät in kompakter Bauform Für Motorspindeln mit einer Leistung bis 2kW Mikrocontroller überwacht Kühlprozess Ausgabe Betriebsstatus auf LC-Display und Interface
Nennspannung Start Eingangssignal              Leistungsaufnahme Kühlleistung Relais Schaltleistung Sicherung LCD-Display Schlauchanschlüsse Kühlmedium Tankinhalt max. Durchfluss Pumpendruck max. Maße  B x H x T (mm) Tischgerät: 19": 441 x 132 x 308 483 x 177 x 326 Gewicht:  TECHNISCHE DATEN 2-zeilig max. 30W (30V DC  / 1A) 100 - 250 V AC    /   f=50Hz 2A 80W (2P) max. 24V DC max. 700W  bei Raumtemperatur <23°C ca. 9,0 kg Ø8 mm (Außendurchmesser) 1,5 l 1,4 bar Destilliertes Wasser                                                                           (Korrosionszusätze möglich) max. 3 l/min.

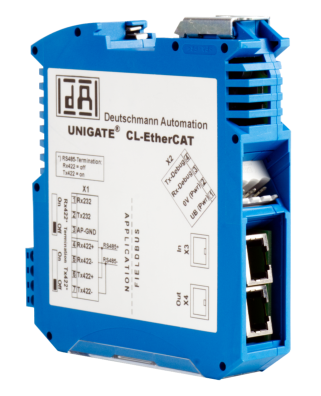

SFU-Communicator

Gateway zur einfachen Anbindung der BMR-Umrichter an übergeordnete Maschinensteuerungen Unterstützt nahezu alle Industrie- und Feldbussysteme Konzipiert für Anwendungen im Bereich Industrie 4.0 Schnittstelle für eine modulare, intelligente und kompakte Systemlösung Verfügbar als SSE-Bauform in einem schmalen, robusten Metallgehäuse Modularer Aufbau des SFU Communicator (Steckmodule für versch. Bussysteme) Unterstützt wird aktuell Profibus. Auf Anfrage können auch EtherCAT, Common Ethernet, EtherNet / IP, DeviceNet, Profinet-IRT, BACnet/IP, CC-Link IE Field, CC-Link, Modbus TCP und Powerlink implementiert werden Nachrüstbar und kompatibel zu den bestehenden BMR-Umrichtern
Versorgungsspannung Busanbindung SFU-System Communicator Versorgung Leistungsaufnahme Anzeige Baudrate max. Maße  B x H x T (mm) Gewicht ca. 2,0 kg 115.200 Baud (intern RS232) 44 x 312 x 185 4 Status Duo-LED's  (rot, gn, ge) TECHNISCHE DATEN 12 VA USB Mini  (Debug, Wartung, Update) 24 V DC Systembuchse 3 polige  (+Ub, Gnd,PE) Profibus: Sub-D 9-polig, andere  Bussysteme je nach Spezifikation SFU IO's Sub-D 15-polig,  SFU Bypass 9- und 15-polig Anschlüsse: Sub-D to USB Sub-D to USB Mini USB Kabel Sub-D to RS232

15pol Sub-D auf Mini-USB

Der Adapter wird auf den 15 poligen Sub-D Anschluss des Umrichters gesteckt. Danach kann ein Mini USB-Kabel an diesen angesteckt werden und mit dem PC verbunden werden. Mit der kostenlosen Terminal-Software kann der Umrichter dann konfiguriert werden. Kompatibel zu: SFU 0200 SFU 0102 / 0202 SFU 0300
Terminal Software

15pol Sub-D auf RS232

Dieses Kabel dient zum Verbinden des Umrichters mit einer RS232 Schnittstelle. Dies kann eine Maschinensteuerung sein, oder ein PC zum konfigurieren des Umrichters. Mit der kostenlosen Terminal-Software kann der Umrichter konfiguriert werden. Kompatibel zu: SFU 0200 SFU 0102 / 0202 SFU 0300
Terminal Software

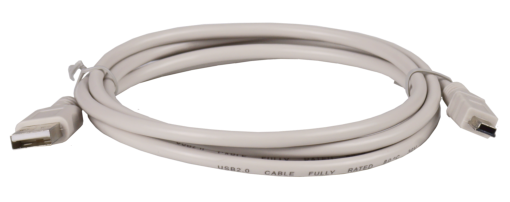

Mini USB-Kabel

Dieses Kabel dient zum Verbinden des Umrichters mit PC. Mit der kostenlosen Terminal-Software kann der Umrichter konfiguriert werden. Kompatibel zu: SFU 0103 / 0203 SFU 0156 SFU 1000 SFU 0303
Terminal Software

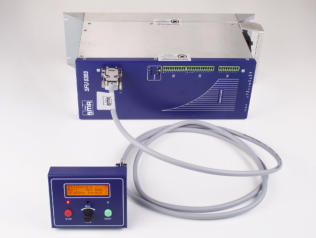

SFU0303 Bedienpanel-Verbindungskabel

Mit diesem speziellen Kabel haben Sie die Möglichkeit Umrichter und Bedienpanel räumlich von einander getrennt zu betreiben. Dies bietet den Vorteil, dass zum Beispiel der Umrichter im Schaltschrank verbleiben kann, der Maschinenbediener aber das Bedienpanel leicht zugänglich vorne an der Maschine, oder an der Schaltschranktür, bedienen kann. Es lassen sich auch mehrere dieser 2m langen Kabel mit einander verbinden. Eine garantierte unktionalität ist bis 6m getestet, mehr kann aber angefragt werden. Kompatibel zu: SFU 0303
SFU0303 Bedienpanel Verbindungskabel SFU0303 Bedienpanel Verbindungskabel Beispielbild

Remote Control für SFU0156

Ermöglicht das Fernsteuern des SFU0156 ohne den Aufwand eine SPS zu programmieren oder einen PC anzuschließen. Ideal für die Inbetriebnahme, oder den unkomplizierten Einsatz an älteren Maschinen.

Remote Control für SFU 400

Ermöglicht das Fernsteuern des SFU400 ohne den Aufwand eine SPS zu programmieren oder einen PC anzuschließen. Ideal für die Inbetriebnahme, oder den unkomplizierten Einsatz an älteren Maschinen.
Ab dem 1.1.2023 nicht mehr bestellbar.
