SFU 0200X

SSE

Profibus Profinet etc… SFU-Communicator:

12% kleiner

7,5% mehr Leistung

bis zu 25% effizienter

Technische Daten Technical specifications

SFU

0200X/1

0200X/2

Netzanschluss Supply connection

115/230 V 50…60 Hz

Option zum Netzanschluss Option for supply connection

Umschaltbar mittels Drehschalter und Austausch der Sicherung switchable with rotary switch and exchange of fuse

Nennleistung Continuous output power (S1 – 100%)

325 VA

520VA

Ausgangsspannung Output voltage

36 V

60 V

Phasendauerstrom Continuous phase current

7,5 A

Phasenspitzenstrom Peak phase current

9 A

Ausgangsfrequenz Output frequency

AC 4.000 Hz DC 1.666 Hz

Motoranschluss Motor connection

Tisch / Desktop: alle gängigen Steckertypen / all motor connectors available SSE: Steck-Schraubklemmen / pluggable screw terminals

Spindelkennlinien Spindle characteristics

max. 16, intern abgelegt max. 16, stored internally

Sensoreingänge Spindle sensor inputs

Drehgeber / speed sensor Temperatur / temperature: PTC, KTY, PT1000, …

Steuereingänge Control inputs

2 x Analog: 0 – 10 V 4 x Digital: 0/24 V

Steuerausgänge Control outputs

1 x Analog: 0 – 10 V 3 x Digital: 0V / 24V 1 x Digital: Relaisausgang / relay outputs

Schnittstelle Interface

USB, RS 232

Schutzart Protection

IP20

Sicherheitsfunktionen Safety features

optinal: STO (Safe Torgue Off) EN 60204-1 & IEC 61800-5-2

Maße B x H x T (mm) Dimensions W x H x D (mm)

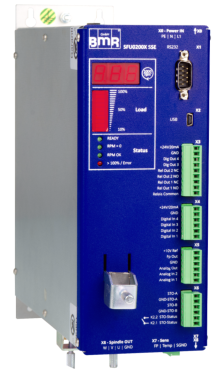

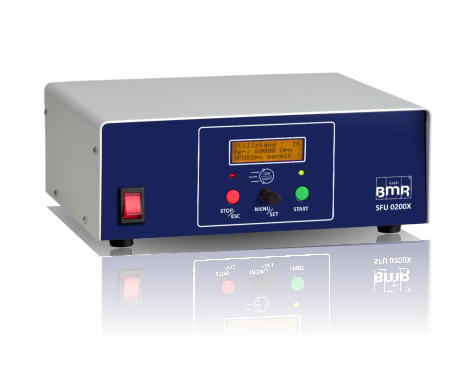

Desktop: 243 x 94 x 220 SSE: 90 x 265 x 268

Gewicht Weight

Desktop: ca. 5 kg SSE: ca. 5,5 kg

• Das Arbeitspferd unter den Kompaktumrichtern neu gedacht • LC-Display für Status, Konfiguration und debugging • Kleiner, leichter, stärker und effizienter als der Vorgänger • Verfügbar in vier verschiedenen Leistungsklassen • Anschlussfertig (kein zusätzliches Zubehör notwendig) • Verfügbar als Tischgerät und in der Schaltschrankausführung (SSE) • Hohe Sicherheit durch echte galvanische Trennung der Spindelanschlüsse vom Netz • STO (Safe Torgue Off) optinonal verfügbar

… als der Vorgänger SFU0200

® GmbH SFU 0200X 1000 rpm READY RPM = 0 RPM OK > 100% 100 50 10 LOAD % STATUS START STOP ® GmbH SFU 0200X config wheel ESC SET START STOP MENU ® GmbH SFU 0200X

STO-A 6 GND-STO-A 5 STO-B 4 GND-STO-B 3 K2.2 STO-Status 2 K2.1 STO-Status 1 X6 STO GND 6 +24V 5 Digital In 4 4 Digital In 3 3 Digital In 2 2 Digital In 1 1 X4 Digital In +10V Ref 6 GND 5 GND 4 Analog Out 3 Analog In 2 2 Analog In 1 1 X5 Analog I/O GND 7 Digital Out 4 6 Digital Out 3 5 Digital Out 2 4 K1.3 D_Out 1 3 K1.2 D_Out 1 2 K1.1 D_Out 1 1 X3 Digital Out ® GmbH
