Dieses Abrichtystem arbeitet sensorlos  und hat den Vorteil, dass es ohne irgendwelche Sensoren in der Spindel auskommt und daher auch preisgünstigere Spindeln für das Abrichten verwendet werden können. DressView^® wird zusammen mit einem Frequenzumrichter in einem Tischgehäuse als integrierte Lösung angeboten sowie als Stand-Alone Lösung als getrenntes System, was sich besonders für den Einsatz im Schaltschrank anbietet. (Hier ist dann der Frequenzumrichter und eine Dockingstation für das DressView^®  verbaut.) Das aus dem Betrieb der Spindel abgeleitete Signal wird graphisch auf einem LCD-Display dargestellt. Zur Signalausgabe an die SPS kann jeweils ein Grenzwert für die Signalerfassung und zusätzlich ein höherer für eine potentielle Crash-Erkennung eingestellt werden. Bei der Überschreitung des Grenzwertes wird das Mess-Signal rot eingefärbt und ein entsprechender Ausgang geschaltet. Das DressView^®-System ist über seitlich angeordnete Folientasten mit deutlichem Schaltpunkt sehr einfach bedien- und einstellbar. Für den Abrichtprozess können vielfältige Einstellungen vorgenommen werden, wie z.B. das Nachleuchten der letzten Messvorgänge als Schattenbilder, die Zeitbasis der Darstellung oder die Skalierung der Anzeige. Zur Kommunikation mit der SPS stehen 3 Digitaleingänge, 3 Digitalausgänge und ein Analogausgang zur Verfügung. Hierüber kann das System gestartet und der aktuelle Status  ausgegeben werden. Der Analogausgang gibt direkt das Mess- Signal des Abrichtvorgangs aus. Tests zeigen, dass es in der Sensibilität und Feinfühligkeit mit den etablierten Sensor-basierten Verfahren auf Augenhöhe liegt. In Versuchen wurden beim Abrichten  Genauigkeiten von 2 µm realisiert

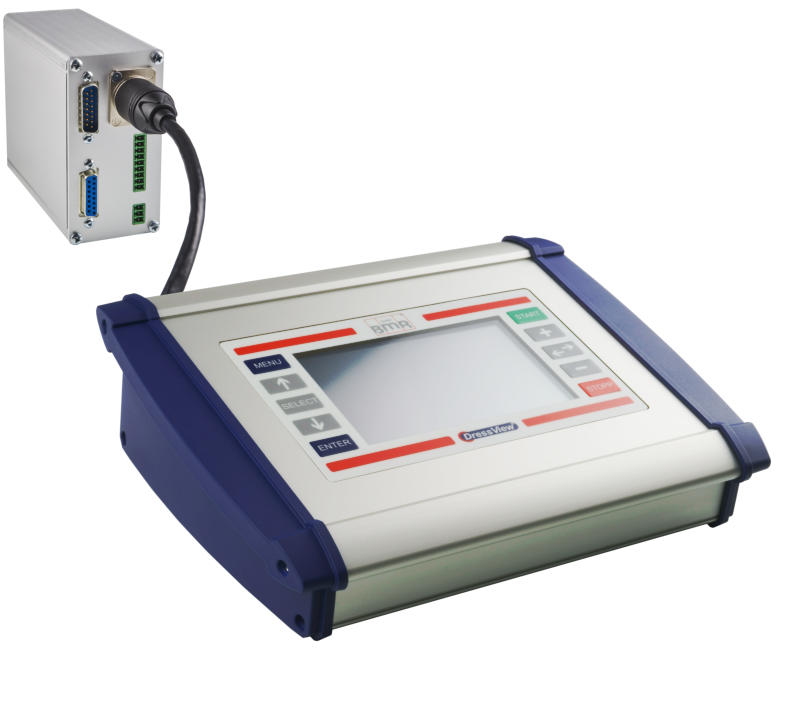

DressView^® OperatingTerminal

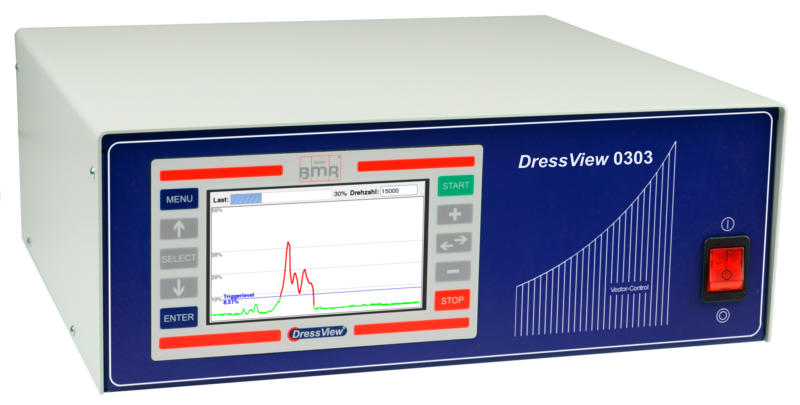

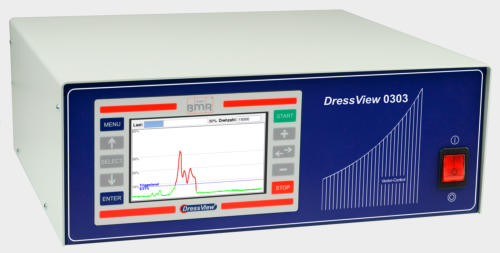

DressView^® 0303

DressView^® 0200

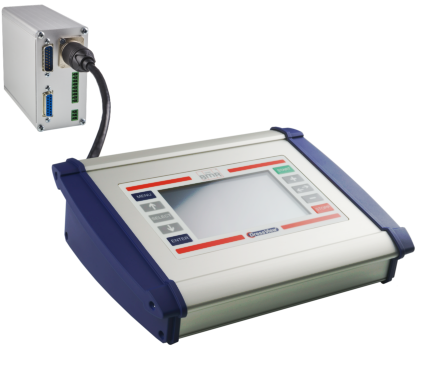

Das OperatingTerminal lässt sich wahlweise über eine VESA-konforme halterung an Ihrer Maschine, oder einem Arm anbingen, sowie als handliches Tischgerät auf eine wagrechten Oberfläche stellen. Zugehörig zum OperatingTerminal ist das DressView^® SSE Schaltschrank Gerät welches die Spannungsversorgung sicherstellt, sämtliche Ein- und Ausgänge zur Verfügung stellt und eine Schnittstelle zum benötigten BMR-Umformer bereit stellt.
